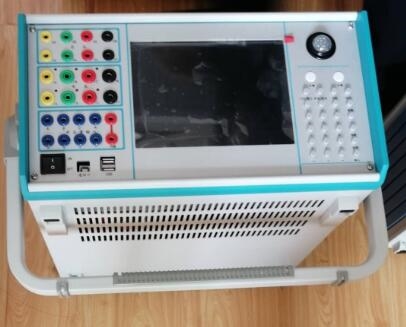

六相继电保护测试仪满足现场的试验要求

日期:2020-09-11浏览:98次

  六相继电保护测试仪采用6000系列DSP控制器作为核心,可编程逻辑器件输出波形,由于采用的是DDS硬件输出波形的技术,使波形频率和相位精度相当高,同时,该系统与工控机通讯直接采用USB2.0接口,使得数据通讯稳定可靠。
  电流、电压采用高性能线性放大器直接耦合输出方式,使电流,电压源可直接输出交流和直流波形,并可通过软件计算输出各种如方波、各次谐波叠加的组合波形,故障暂态波形等,可以较好地模拟各种短路故障时的电流,电压特征。


  测试仪采用高精度D/A转换器,同时采用有源低通滤波器,使输出波形平滑,幅频特性优良。同时控制系统还保留了12路12位A/D转换电路,可实时采集12路模拟量的输出波形并通过软件在屏幕上显示实际输出的波形,幅值和相位。
  六相继电保护测试仪产品特点:
  1、满足现场所有试验要求。具有标准的六相电流,既可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行各种试验,特别是对变压器差动保护和备自投装置,试验更加方便。
  2、采用USB接口直接和PC机通讯,无须任何转接线,方便使用。
  3、可连接笔记本电脑运行。笔记本电脑与工控机使用同一套软件,无须重新学习操作方法。
  4、具有软件自较准功能,避免了要打开机箱通过调整电位器来校准精度,从而提高了精度的稳定性。
